Ventile für Beatmungsgeräte
Atemwegserkrankungen und eine alternde Weltbevölkerung führen zu einer steigenden Nachfrage nach Beatmungsgeräten. Die Sauerstoffregelung in Beatmungsgeräten erfordert daher höchste Präzision und Zuverlässigkeit.
Unsere Produktpalette an Ventilen und Ventilmodulen für Beatmungssysteme umfasst Proportionalventile und kundenspezifische Lösungen, die ihnen helfen Entwicklungszeiten zu verkürzen und Kosten zu senken.
In der überwiegenden Mehrzahl aller Beatmungsgeräte werden Proportionalventile eingesetzt, da diese eine Realisierung der gewünschten Volumenströme ermöglichen und darüber hinaus vielfältige Einsatzmöglichkeiten bieten.
Proportionalventile für Beatmungsgeräte
Durch den Einsatz der Proportionalventiltechnologie in medizinischen All-in-One-Beatmungsgeräten für Erwachsene, Kinder und Neugeborene ergeben sich zahlreiche Wettbewerbsvorteile.

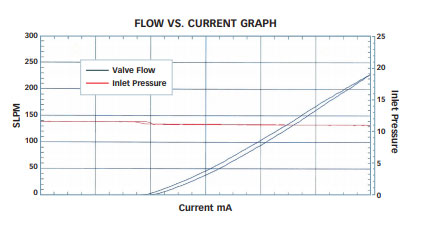

Unsere Proportionalventile sorgen für eine präzise Reproduzierbarkeit und eine geringe Hysterese über Millionen von Schaltzyklen. Sie ermöglichen einen stabilen schwankungsfreien Volumenstrom über den gesamten Flussbereich.
Alle Ventile sind zu 100% sauerstoffkompatibel. Elektrischen Bauteile sind komplett vom Medium isoliert.
Minimale Leistungsverschiebungen aufgrund eines schwankenden Einlassdrucks werden durch ein integriertes Druckausgleichssystem kompensiert. Selbstausrichtende Metallsitze sorgen zusätzlich für zuverlässige und wiederholbare Eigenschaften bei niedrigem Durchfluss.
Die Verwendung einer Federkartusche mit zwei flachen Schraubenfedern bietet exzellente Reproduzierbarkeit, zuverlässige Leistung und sehr gute Gleitfähigkeit.
Durch eine direkte Austauschmöglichkeit kann das bisherige Ventil einfach gewechselt und die Anschaffung eines neuen Beatmungsgerätes vermieden werden.

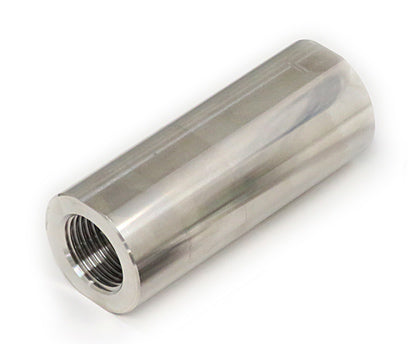

Druckentlastungsventile
Entsprechend dem Druck auf der Eingangsseite öffnen und schließen Druckregelventile automatisch, ohne Energiezufuhr.
- Abmessungen (mm): ⌀ 32 × L80.5
- Nennweite (mm): ⌀ 7.0
- Anschlüsse: G1/2
- Druck: 7～10 kPa
Aufgrund der geringen Größe dieser Ventile, ermöglichen sie einen vielseitigen und platzsparenden Einsatz in medizinischen Beatmungsgeräten.
Kundenspezifische Lösungen für Beatmungsgeräte
Kundenspezifische Ventillösungen ermöglichen z.B. die Entwicklung von Beatmungsgeräten, die sowohl bei Erwachsenen und Kleinkindern als auch bei Säuglingen eingesetzt werden können.
Dies führt zu erheblichen Kosteneinsparungen, da die Anschaffung von zwei separaten Beatmungsgeräten entfällt.

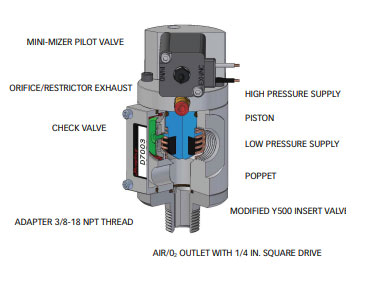

Das Sauerstoffversorgungsventil bietet zwei verschiedene Flussraten, eine für Erwachsene und eine niedrigere Rate für Säuglinge und Kleinkinder, die ein deutlich empfindlicheres Lungensystem haben. Das Ventil kann Volumina von 2 ml/min bis 2,5 ltr/min abgeben.
Der Teller eines Standardventils wurde modifiziert, um einen ordnungsgemäßen Betrieb zu gewährleisten und die Entwicklung eines kundenspezifischen Manifolds ermöglichte zwei verschiedene Luft-/Sauerstoffströme.

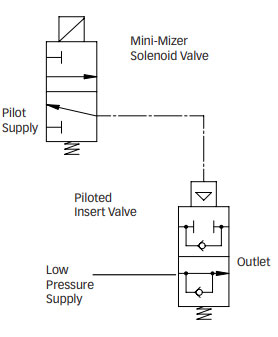

Das Mini-Mizer-Magnetventil wurde als Pilotventil ausgewählt, um den Durchfluss von Hochdrucksauerstoff zu steuern, der das Ventil betätigt.
Kundenspezifische Ventilbaugruppen
Kundenspezifische Manifold-Lösungen bieten vormontierte Systeme, die bei geringen Platzverhältnissen und kritischen Leistungsspezifikationen eingesetzt werden können.
• integrierte elektrische Schaltung
• Kundenspezifische Anschlüsse und Befestigungen
• Zugelassene Kontaktmaterialien für Sauerstoffanwendungen
• Temperaturbereich von -25°C bis 49°C
• Maximale Leistungsaufnahme 0,5 Watt
Kundenspezifische Manifolds können z. B mit integrierten elektrischen Schaltkreisen zwischen den Ventilen sowie gemeinsamen Ein- und Auslasskanälen ausgestattet werden. Auch alle Anschluss- und Befestigungslöcher lassen sich individuell fertigen, um alle erforderlichen Spezifikationen zu erfüllen.
Kundenspezifische Manifold-Lösungen bieten vormontierte und getestete Systeme, die bei geringen Platzverhältnissen und kritischen Leistungsspezifikationen eingesetzt werden können.

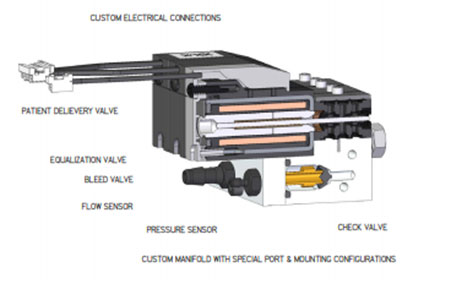

Kundenspezifische Lösungen für die Sauerstoffkonzentration

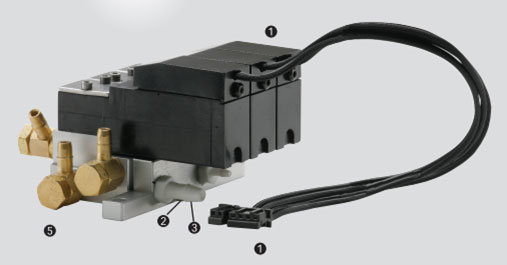

Kundenspezifische Lösungen zur Sauerstoffkonzentration lassen sich in sehr kleinen, kompakten Ventileinheiten realisieren, um einen reibungslosen Betrieb tragbarer Sauerstoffkonzentratoren zu gewährleisten. Alle Manifolds können dabei vollständig montiert und getestet geliefert werden, zusammen mit der Angabe des Durchflusswerts des Patientenventils zur Gerätekalibrierung.
1) Modifizierte direktgesteuerte Magnetventile
2) Kundenspezifisches Manifold mit speziellen Anschluss- und Montagemöglichkeiten
3) Integriertes Schnellentlüftungs-/Rückschlagventil
4) Elektrische Verbindung der Ventile
5) Größenreduzierung durch einstellbare Winkel-Anschlüsse
Unsere kundenspezifischen Lösungen ermöglichen die Herstellung von leichten, tragbaren Sauerstoffkonzentratoren, so dass das Mitführen schwerer Sauerstofftanks mit begrenztem Volumen nicht mehr notwendig ist.
