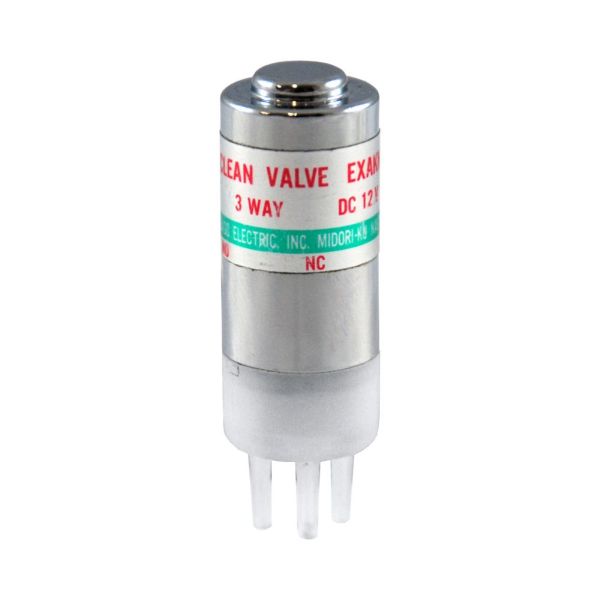

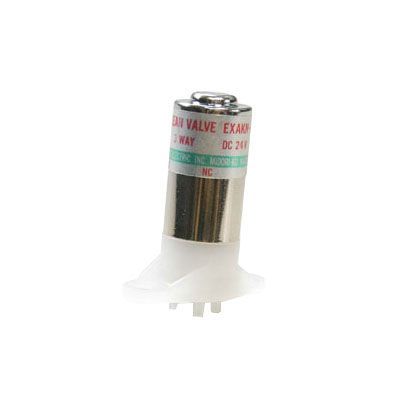

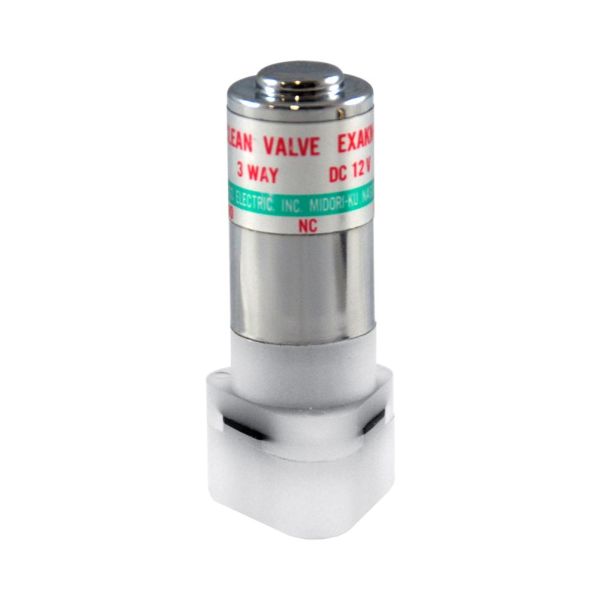

EXAKN Serie - Mediengetrenntes Magnetventil mit optimiertem Nachdrückeffekt
Nennweite 0,8mm (DN)
Beschreibung
2/2-Wege und 3/2-Wege Magnetventile mit Medientrennung und optimiertem Nachdrückvolumen (Pumpenvolumen).
Diese Serie ist speziell für sensible Analysenanwendungen entwickelt und zeichnet sich durch einen optimierten Nachdrückeffekt aus. Die Werte liegen bei dieser Ventilreihe hundertmal niedriger als bei Standardventilen.
Nachdrückeffekt / Pumpenvolumen EXAKN
Port
|
ON - 1 (µl)
|
OFF - 1 (µl)
|
ON - 2 (µl)
|
OFF - 2 (µl)
|
ON - 3 (µl)
|
OFF - 3 (µl)
|
COM
|
+ 0,002
|
- 0,015
|
+ 0,002
|
- 0,015
|
+ 0,002
|
- 0,015
|
NC
|
+ 0,024
|
- 0,010
|
+ 0,024
|
- 0,010
|
+ 0,024
|
- 0,010
|
NO
|
+ 0,005
|
- 0,005
|
+ 0,005
|
- 0,005
|
+ 0,005
|
- 0,005
|
Spezifikationen
Typ
|
2/2-Wege normal geschlossen 2/2-Wege normal offen 3/2-Wege |
Nennweite
|
0,8 mm (DN)
|
Anschluss
|
M5 | Schlauchtüllen
|
Betriebsspannung
|
12 VDC | 24 VDC andere Spannungen auf Anfrage |
Druckbereich
|
Eingang: -400 - 3000 mbar Ausgang (NC | NO): 0 - 1500 mbar |
Membranwerkstoff
|
PTFE
|
Gehäusewerkstoff
|
ETFE
|
Dichtwerkstoff
|
Perfluoroelastomer (FFKM)
|
Weitere medienberührende Materialien
|
PVDF (bei 3/2-Wege)
|
Medientemperatur
|
0 - 60°C
|
Umgebungstemperatur
|
0 - 60°C
|
Leistungsaufnahme
|
1,2W
|
Betriebsart
|
100% ED
|
Einbaulage
|
Beliebig
|
Medien
|
Beständig gegen neutrale und aggressive Flüssigkeiten / Gase (siehe Beständigkeitslisten) |
Abmessungen
|
Ø14,0 x 42,3 mm
|
Anpassbar an kundenspezifische Anforderungen (Beispielsweise höherer Druckbereich, andere Betriebsart, höherer Temperaturbereich, andere Betriebsspannung, andere Anschlüsse, …)
