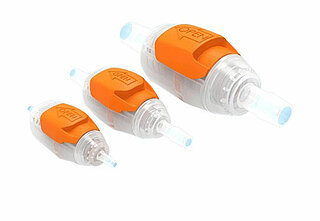

Schiebeverschluss Schnellkupplungen aus vielen Materialkombinationen
Nahezu tropffreies Trennen (< 0,05cc Serien Small & Medium) - Non-Spill.
Beschreibung
Diese Schnellkupplungen werden auf der weiblichen Seite über einen Schiebe-Knopf getrennt.
Das Design dieser Verbinder ermöglicht einen hohen Durchfluss mit geringem Druckverlust und ist nahezu tropffrei beim Trennen.
Bei den Serien Small, Medium, Large und X-Large ist die Feder nicht im Fluidpfad, so dass die medienberührenden Materialien sich auf einen wählbaren Kunststoff und eine Dichtung beschränken. Die Auswahl möglicher Materialkombinationen ist vielfältig.
Das Design dieser Schnellkupplungen ist bezüglich des Fluidpfads optimiert und reduziert Einschränkungen, Turbulenzen, Schaumbildung und Blasenbildung.
Der Druckbereich reicht von Vakuum bis 6,2 bar (bzw. 4,1 bar bei den Micro-Serien).
Bei der Micro-Serie ist die Feder im Fluidpfad und kann bezüglich des Materials als Edelstahlversion, nicht metallisch oder nicht magnetisch gewählt werden. Diese Serie ist bezüglich der Größe optimiert und biete sehr kompakte Schnellkupplungs-Lösungen.
Die Schnellkupplungen können innerhalb der Serie kombiniert werden, nicht jedoch serienübergreifend. (Eine Kombination von Small mit Medium oder Micro-O mit Micro-V ist beispielsweise nicht möglich).
Verwendung finden diese Verbinder in der Medizintechnik (Life-Science), Biopharma, Druckindustrie und in vielen anderen Anwendungen, bei denen ein sicheres Verbinden und Trennen gewährleistet sein muss.
Vorteile der Schiebeverschluss Schnellkupplungen
- Feder nicht im Fluidpfad (Serien: Small, Medium, Large & X-Large)
- Viele Materialkombinationen verfügbar
- Optionen mit Ventil und offenem Durchfluss
- Trennung mit minimalen Flüssigkeitsaustritt
- Aseptisch
- Micro-Serie mit geringsten Abmessungen
- Single-Barb-Design
- USP Klasse VI/ISO10993 konforme Materialien
- Hörbares Klicken bestätigt die korrekte Verbindung
- Sicherheitsschieber-Entriegelung minimiert versehentliche Trennungen
- Kann sterilisiert werden (PP (Strahlung, EtO), PVDF (Autoklav, Strahlung, EtO))
- Nicht magnetische Federoptionen verfügbar
Spezifikationen
Anschlussgrößen
|
1/16″, 1/8″, 3/16″, 1/4″, 5/16″, 3/8″, 1/2″, 5/8″, 3/4″, 1″
|
|---|---|
Druckbereich
|
Vakuum bis 6,2 bar (Micro-Serien: 4,1 bar)
|
Temperaturbereich
|
PP: 0°C – 71°C PVDF: 0°C – 121°C PS: -40°C – 139°C GFBN: 32°C – 232°C |
Tropfenvolumen bei Trennung
|
Small (1/8″ – 3/16″): < 0,05cc Medium (1/4″ – 3/8″): < 0,05cc Large (1/2″ – 3/4″): 0,1cc |
Gehäusematerialien
|
Polypropylene (PP) Polyvinylidene Flouride (PVDF) Polysulfone (PS) Glass Filled Black Nylon (GFBN) |
Schiebeknopf
|
Polycarbonat
|
Federn
|
Edelstahl Nicht-Magnetisch Nicht-Metallisch |
Dichtungen
|
Buna-N EPDM Silikon Viton Silikon ohne Schmierstoff |
Schmiermittel
|
PFPE (biokompatibel, inert)
|
Mutter
|
PVDF (PVDF Gehäuse) Nylon (PP, PS, GFBN Gehäuse) |
Typenschlüssel
Kundenspezifische Schnellkupplungen
Neben den Standard-Kupplungen entwickeln wir mit unseren Partner kundenspezifische Lösungen, wie beispielsweise Mehrwege-Verbinder, Verbinder für Mikrofluidik-Chips oder auch Sondergrößen und Bauformen. Die Fertigung in verschiedensten Kunststoffen und Dichtmaterialien im Reinraum ermöglicht den Einsatz in vielfältigen Anwendungen und Branchen. Gern besprechen wir mit Ihnen Ihr Projekt und entwickeln für Sie einen auf Ihr Gerät optimal abgestimmte Kupplung.
