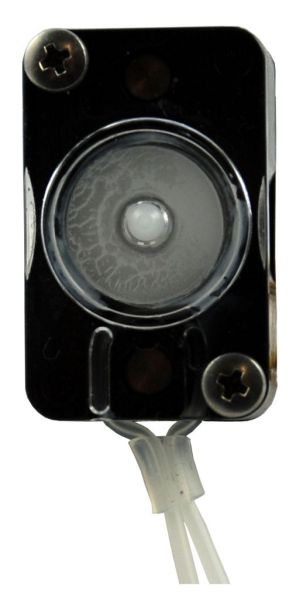

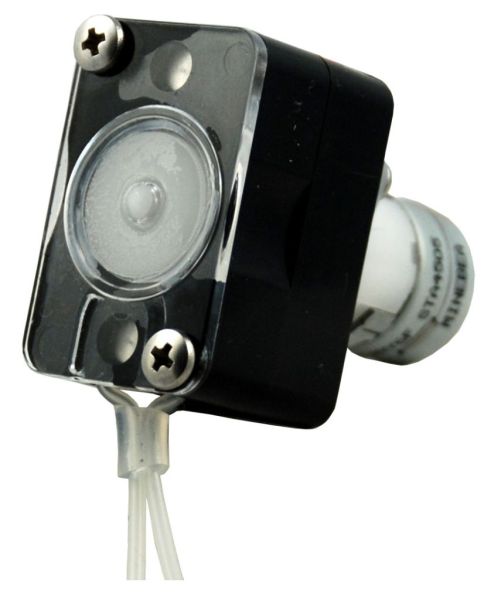

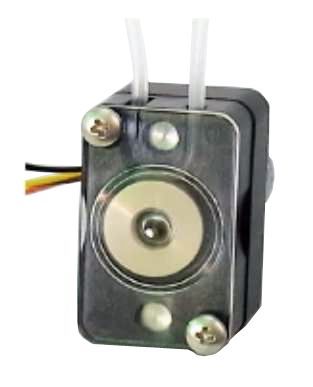

RP-HX Serie - miniatur Schlauchpumpe mit wechselbarem Pumpenkopf
Förderbereich: 2 - 400µl/min (Silikon) | 5 - 1000µl/min (Silikon) | 2 - 350µl/min (Olefine)
Beschreibung
Schlauchpumpe nach dem Ring-Pump-Prinzip zur Förderung von Micro-Liter bis Milli-Liter.
Einfach wechselbarer Pumpenkopf mit Magnetmechanismus
Pumpenkopf mit integriertem Schlauch
Minimale Abmessungen von nur 32,0 x 20,0 x 46,0 mm (L x B x T)

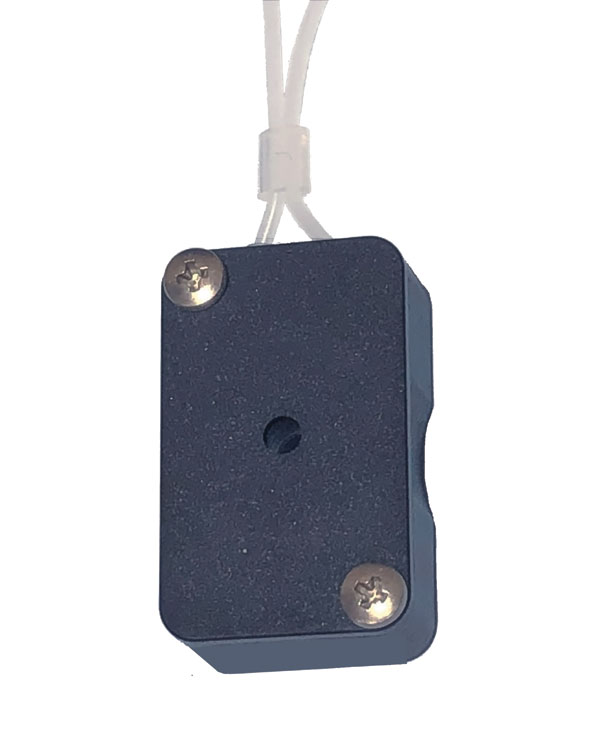

Neu: Diese Pumpe ist nun optional auch mit einem sterilisierbaren Pumpenkopf erhältlich. Der wechselbare Pumpenkopf kann bei 121°C für 25 Minuten bis zu 10 mal sterilisiert werden.
Spezifikationen
Motor
|
Schrittmotor
|
Förderrate
|
2 – 400 μl/min ± 20% Silikon: @ Motor-Rotation: 20-4000 pps (1/4 micro step) *5 – 1000 μl/min ± 20% Silikon: @ Motor-Rotation: 20-4000 pps (1/4 micro step)* *2 – 350 μl/min ± 20% Olefine: @ Motor-Rotation: 20-4000 pps (1/4 micro step) |
Kanäle
|
1
|
Pumpenkopf
|
sterilisierbar - 121°C für 25 min. bis zu 10x (optional)
|
Arbeitsdruck (max.)
|
500mbar
|
Schlauchmaterialien
|
Silikon | Olefine (weitere Schlauchmaterialien auf Anfrage) |
Schlauchgrößen (I.D. x O.D.)
|
0,5 x 1,5mm | 1,0 x 2,0mm
|
Betriebsspannung
|
3VDC
|
Abmessungen
|
32,0 x 20,0 x 46,0 mm
|
Einbaulage
|
Beliebig
|
* Hinweis: Bei einem Betrieb über 2000 pps beträgt die max. Betriebsdauer 10 min.
Autoklav-Sterilisation des Pumpenkopfes
Produkt
|
Pumpenkopf
|
Autoklav-Sterilisation des Pumpenkopfes
|
Kabellänge (mm)
|
|---|---|---|---|
RP-HXP5S-P4A-DC3VS
|
RK-HXP5S
|
Nein
|
150
|
RP-HX01S-1A-DC3VS
|
RK-HX01S
|
Nein
|
150
|
RP-HXP5F-P25A-DC3VS
|
RK-HXP5F
|
Nein
|
150
|
RP-HXP5S-P4E-DC3VS
|
RK-HXP5S-C
|
Ja
|
1150
|
RP-HX01S-1H-DC3VS
|
RK-HX01S-D
|
Ja
|
1150
|
Modellübersicht
Produkt
|
Spannung (DC V)
|
Förderrate (µL/min)
|
Schlauchmaterial
|
ID x OD (mm)
|
|---|---|---|---|---|
RP-HXP5S-P4A-DC3VS
|
3
|
2 - 400
|
Silikon
|
0,5 x 1,5
|
RP-HX01S-1A-DC3VS
|
3
|
5 - 1,000
|
Silikon
|
1,0 x 2,0
|
RP-HXP5F-P25A-DC3VS
|
3
|
2 - 350
|
Olefin
|
0,5 x 1,5
|
RP-HXP5S-P4E-DC3VS
|
3
|
2 - 400
|
Silikon
|
0,5 x 1,5
|
RP-HX01S-1H-DC3VS
|
3
|
5 - 1,000
|
Silikon
|
1,0 x 2,0
|

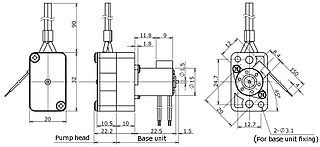

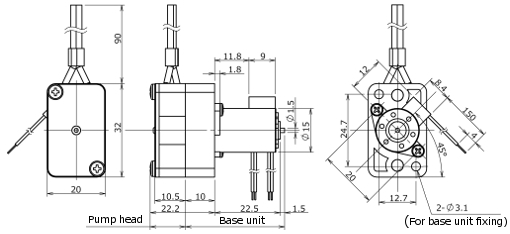

Abmessungen
Ring Pump - Schlauchpumpensystem
Durch das Ein-Ring-Prinzip dieser Schlauchpumpen wird unter anderem eine Miniatur-Bauweise und eine sehr lange Betriebs-Lebensdauer des Schlauches ermöglicht. Erfahren Sie mehr über diese Art der Schlauchpumpen und den damit verbundenen Vorteilen auf der Seite zur technischen Übersicht.
Steuerungen für die Schrittmotorpumpen

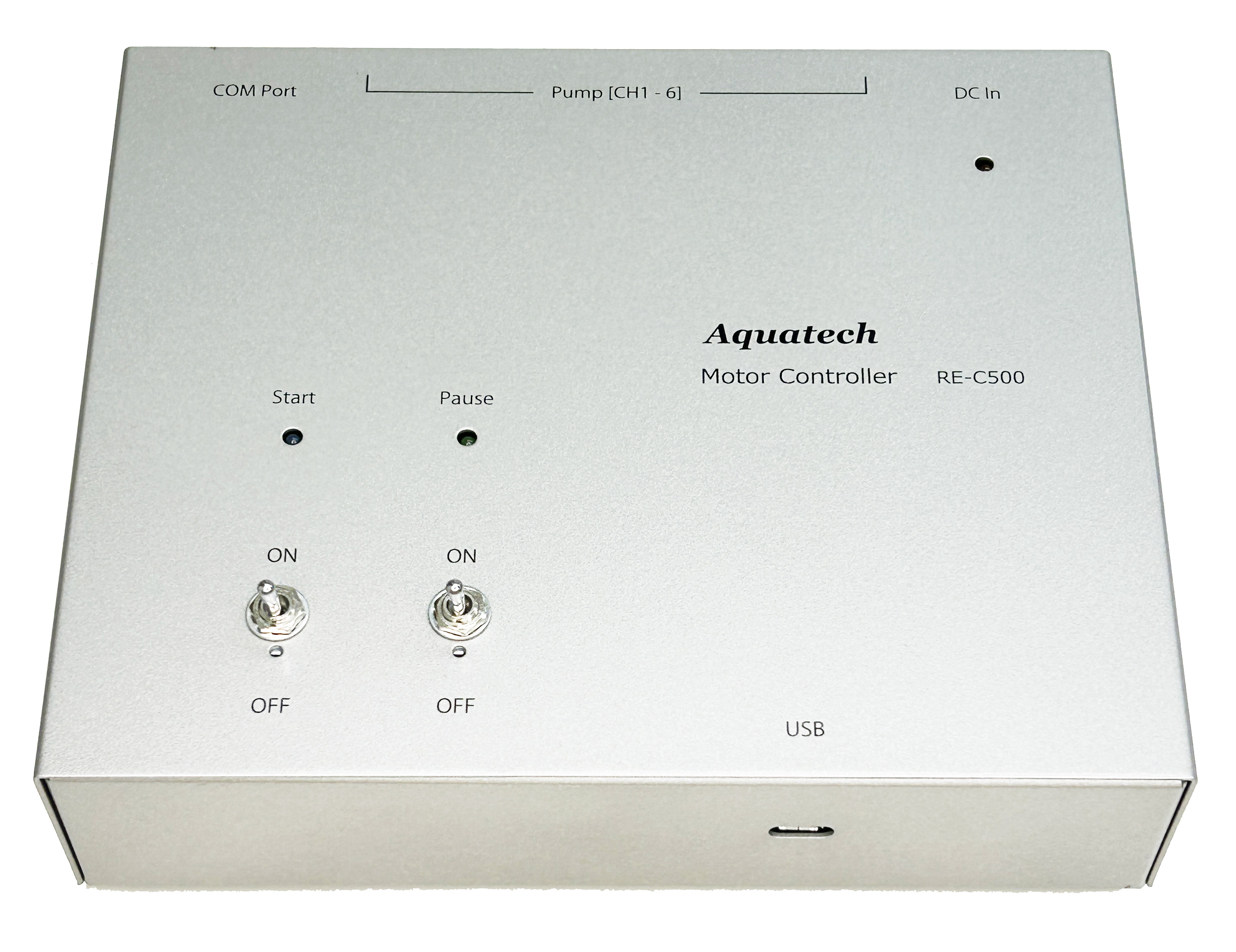

RE-C500/C501 Programmierbare Schrittmotorsteuerung RingPumps RP-HX, RP-TX, RP-QIIB/C & RP-QIIIB/C

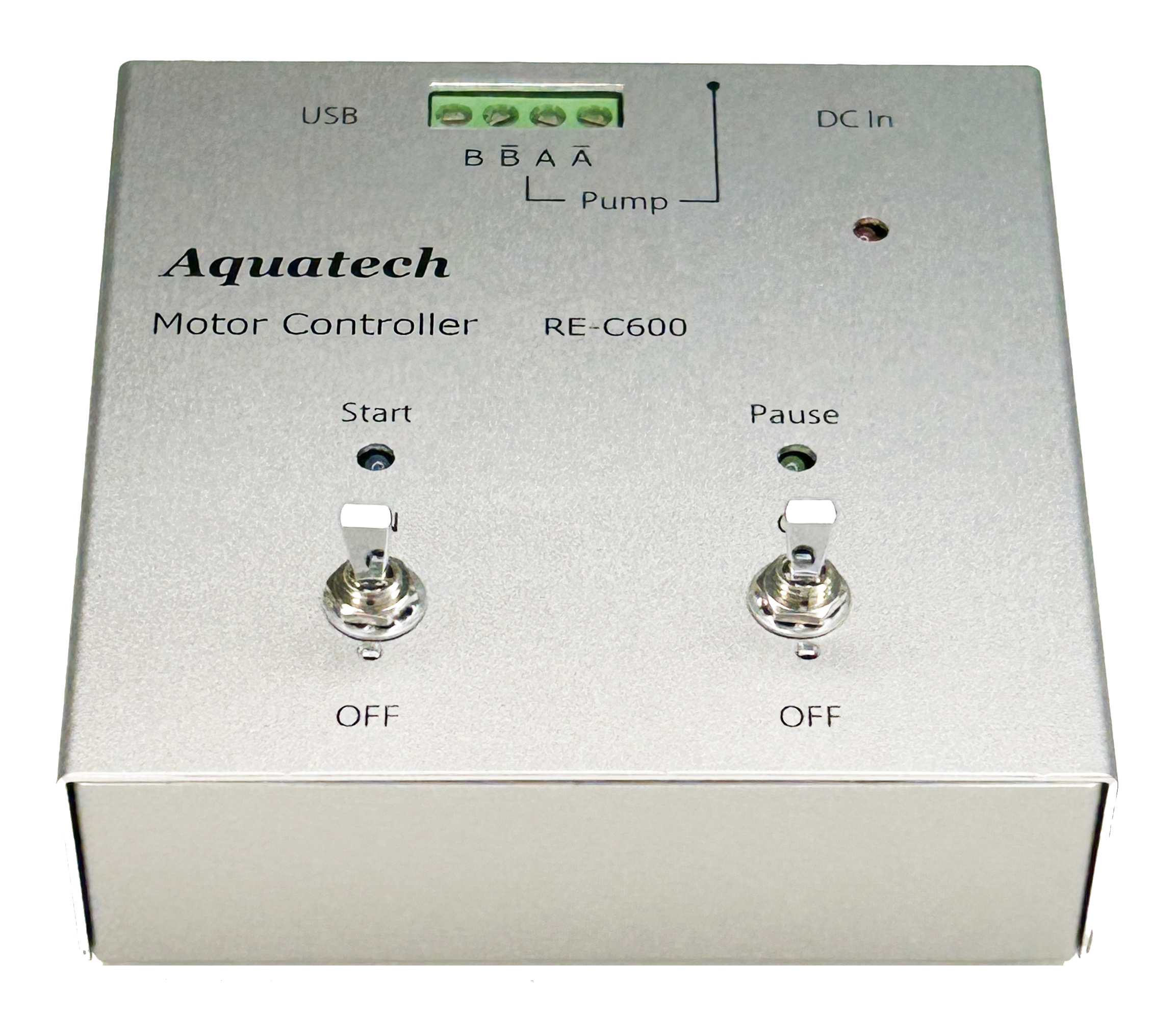

RE-C600 Programmierbare Schrittmotorsteuerung RingPumps RP-HX, RP-TX, RP-QIIB/C & RP-QIIIB/C
Downloads
RP-HX Datenblatt 3 MB
