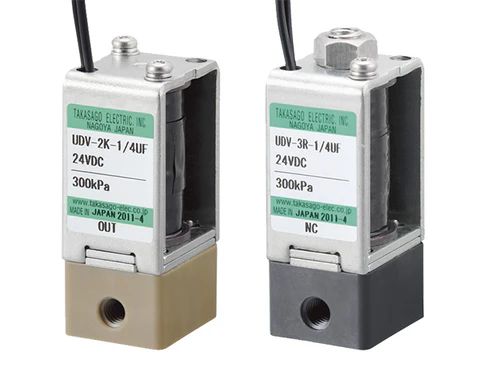

UDV-Serie - 2/2-Wege und 3/2-Wege Magnetventile
Ventilkörper aus PPS oder PEEK
Spezifikationen
Typ
|
2/2-Wege NC
|
3/2-Wege NC
|
Anschluss
|
1/4-28UNF | M6
|
COM, NC: 1/4-28UNF | M6 NC: M5 |
Nennweite
|
2,0 mm
|
COM, NC: 1,5 mm NO: 1,2 mm |
IN-Arbeitsdruck
|
0 - 3 bar | 0 - 6 bar
|
0 - 3 bar
|
OUT-Arbeitsdruck (NC)
|
0 – 0,5 bar
|
0 – 0,5 bar
|
Medientemperatur
|
5 - 60 °C
|
5 - 40 °C
|
Umgebungstemperatur
|
5 - 60 °C
|
5 - 40 °C
|
Leistungsaufnahme
|
2,4 | 3,1 W
|
3,7 W
|
Gehäusewerkstoff
|
PEEK | PPS
|
PEEK | PPS
|
Dichtwerkstoff
|
FKM
|
FKM
|
Andere medienberührte Materialien
|
K-M31, SUS316WPA, SUS304
|
K-M31, SUS316WPA, SUS304
|
Abmessungen
|
25 x 22 x 52,2 mm
|
25 x 22 x 58,7 mm
|
Downloads
UDV-Serie Datenblatt 386 KB
